Laporan Akhir Modul 2 Percobaan 1


Modul 2 Counter, Shift Register, dan Seven Segment


Percobaan 1 Asynchronous Binary Counter 4 bit dengan 4 J-K flip-flop

1. Hardware [kembali]

Hardware yang digunakan sebagai berikut :
§  Sumber tegangan 5V
§  Ground

§  Output H-H7
§  Switch
§  Clock
§  J-K Flip Flop
§  Jumper

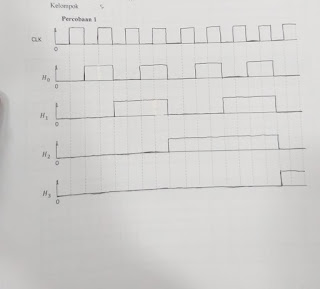

2. Jurnal [kembali]





3. Video [kembali]


  • 1. Percobaan 1 (Asynchronous Binary Counter 4 bit dengan 4 J-K flip flop)
        Carilah hubungan tabel gelombang dengan tabel J-K flip flop !
 Berikut adalah table J-K flip-flop





Berdasarkan rangkaian percobaan 1 yang telah dilaksanakan, sinyal yang diperoleh yakni sebanyak 4 bit setiap 1 clock. Untuk jumlah sinyal per J-K flip flop diambil data sebanyak 18 desimal. Setelah dilakukan percobaan, tiap J-K flip-flop mengeluarkan output yang berbentuk clock, yang berbeda antara masing masing output yaitu rentang  clock pulsanya. Dimana output H atau clock merupakan 1 frekuensi, H0 merupakan ½ frekuensi dari H, H1 merupakan ¼ frekuensi dari H, H2 merupakan 1/8 frekuensi dari H, dan H3 merupakan 1/16 frekuensi dari H. Hal tersebut dikarenakan Q dari H0 menjadi clock bagi H1, Q dari H1 menjadi clock bagi H2, Q dari H2 menjadi clock bagi H3.
Dengan begitu, hasil data yang telah diperoleh pada praktikum sesuai dengan tabel J-K flip-flop.
