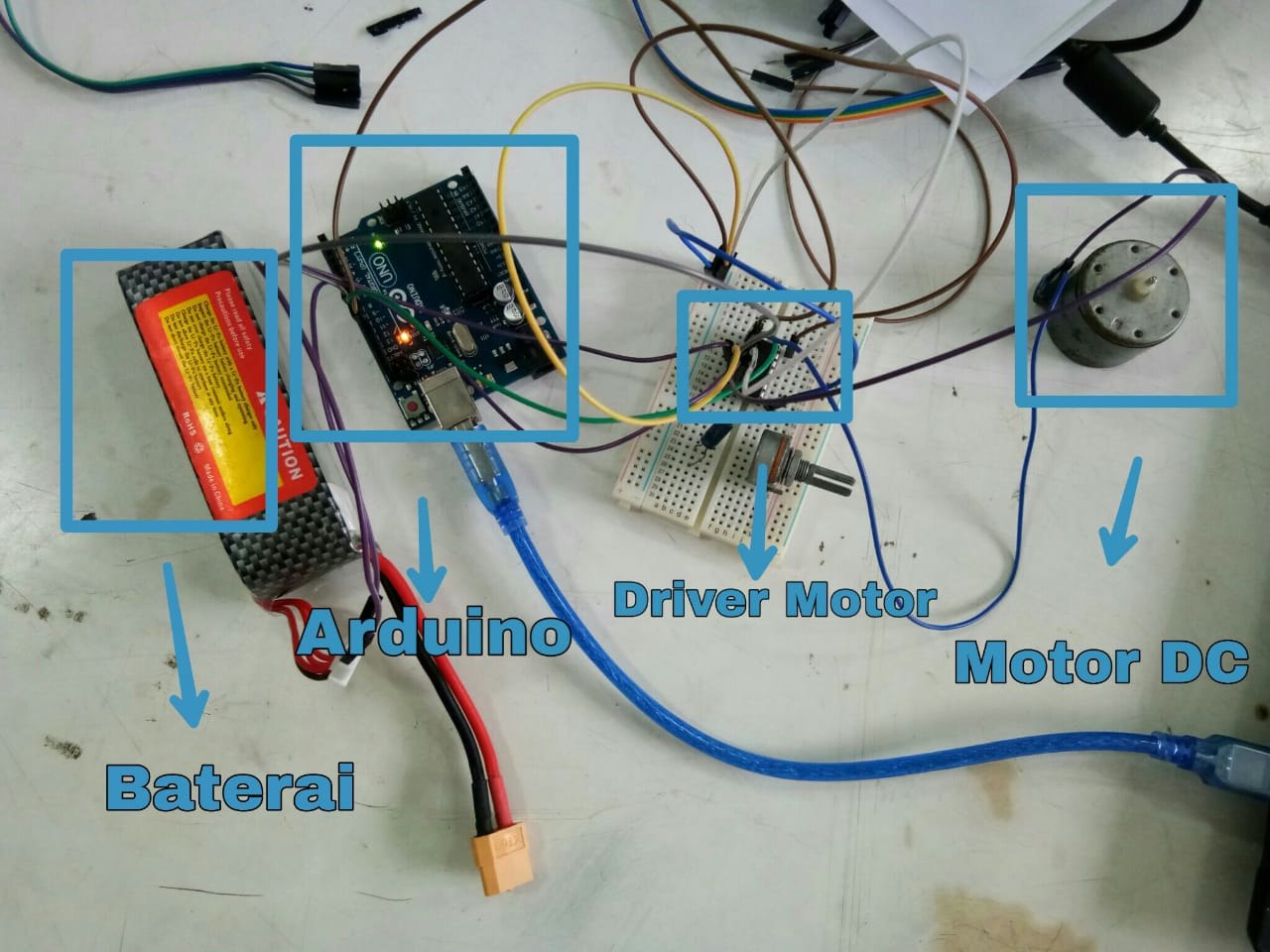

Hardware yang digunakan sebagai berikut :
· Arduino
· Motor DC
· Driver Motor
|
Selasa, 24 September 2019
Laporan Akhir Modul 2 Percobaan 1
Modul 2 PWM dan ADC
4. Analisa [kembali]
Analisa
bagaimana cara mengubah putaran motor dengan motor driver?
Dari gambar diatas jika diinginkan
motor DC berputar searah jarum jam maka harus mengaktifkan transistor 1 dan
transistor 4 dengan cara memberikan logika high pada kaki Basis transistor
tersebut. Sedangkan untuk berputar berlawanan arah jarum jam maka harus
mengaktifkan transistor 2 dan transistor 3 dengan cara memberikan logika high
pada kaki Basis transistor tersebut. Pada percobaan, kami menggunakan input
pada pin 9 dan 10 pada Arduino untuk penginputan dari motor driver. Sehingga
untuk menghasilkan putaran searah jarum jam maka input untuk pin 9 (transistor
1) adalah ‘1’ dan pin 10 (transistor 3) adalah ‘0’. Begitu pula untuk putaran
berlawanan arah jarum jam, maka input untuk pin 9 (transistor 1) adalah ‘0’ dan
pin 10 (transistor 3) adalah ‘1’.
